Spletni sistem za spremljanje delne razelektritve za transformator
Zahteve za delovno okolje:
Temperatura okolja: -30 stopinj -+80 stopinj
Relativna vlažnost: 0%-95% (brez kondenzacije ali zmrzovanja v notranjosti)
Atmosferski tlak: 80kPa-110kPa
Zunanji pogoji: Največja hitrost vetra 35 m/s, največja dnevna temperaturna razlika 25 stopinj, sončno
jakost sevanja 0,1W/cm², debelina zaledenitve 10mm
Varnostni standardi: mesto je v skladu z GB/T 9361, razred B, nadzorna naprava je v skladu z GB 4943
Napajanje: AC220V±15%, 50Hz±0,5%, vsebnost harmonikov<5%
Spletni sistem za spremljanje delne razelektritve transformatorja uporablja UHF, HF tokovne in ultrazvočne senzorje za zajemanje elektromagnetnih, impulznih tokovnih in akustičnih signalov z različnih lokacij transformatorjev. Njegova enota za zajemanje podatkov kondicionira, filtrira in digitalizira te signale, medtem ko centralni procesor izvaja celovito analizo, vključno s prepoznavanjem vzorcev in lokalizacijo vira izpusta. Sistem omogoča identifikacijo vrste izpustov, oceno trenda, zgodnja opozorila in upravljanje podatkov, s čimer se doseže celovito, inteligentno spremljanje in diagnosticiranje delnih izpustov.
Opis
Vsebina strani s podrobnostmi
I. Predstavitev izdelka:
Spletni sistem za spremljanje delne razelektritve SUN-IGuard-503 za transformator uporablja senzorje UHF in HFCT za ne-invazivno zajemanje elektromagnetnih valov in impulznih tokov iz napak v izolaciji. Ta sistem omogoča-nevsiljivo spremljanje praznjenja v realnem-času prek strateško nameščenih senzorjev, ki vključuje inteligentne algoritme za identifikacijo praznjenja in oceno izolacije z večprotokolnim prenosom podatkov. Podpira predvideno vzdrževanje z zgodnjimi opozorili, pomaga preprečevati izpade in podaljšuje življenjsko dobo opreme ter služi kot bistvena inteligentna oprema za izboljšano upravljanje omrežnih sredstev.

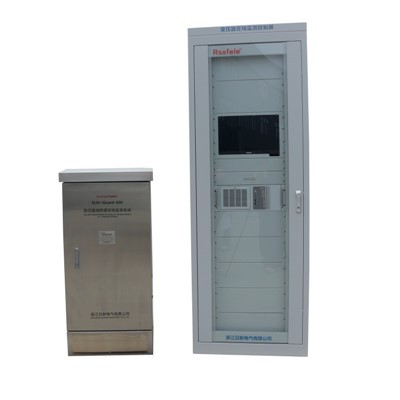

II.Opis izdelkov
III. Indikatorji testiranja
|
Projekt |
Meritve uspešnosti |
||
|
Vrsta spremljanja |
visoko{0}}frekvenčni tok |
UHF (ultra visoke frekvence) |
ultrazvočni val |
|
Princip senzorja |
Rogowski tuljava |
UHF |
AE |
|
strukturo senzorja |
Pravokotna obročasta zložljiva struktura |
Vgrajen ali priklopljen- |
magnetni |
|
signalni vmesnik |
BNC vtič |
||
|
delovni frekvenčni pas |
2M-100M |
300M-3000M |
50KHz-400KHz |
|
Ustrezna impedanca |
50 Ω |
||
|
občutljivost |
<5PC |
-70db |
1 db |
|
delovno okolje |
Temperatura: -30 stopinj ~+80 stopinj, vlažnost: 0-95 % RH |
||
|
programska oprema-višje ravni |
Kombinacija B/S in C/S |
||
|
Nadzorna enota |
Specifikacije |
Vrsta Ae |
|
|
Delovna napetost |
220VAC±10% |
||
|
Podpora za senzorje |
Podpira AE, HFCT, UHF |
||
|
število kanalov |
3/6 |
||
|
komunikacijski vmesnik |
485/61850 |
||
IV. Podrobnosti/prednosti izdelka:
- Vizualizacija podatkov: prikaže podatke o delni razelektritvi prek spektrov PRPD, grafikonov trendov in seznamov.
- Inteligentna diagnoza: identificira vrste izpustov in oceni resnost z uporabo ekspertnih sistemov in algoritmov AI.
- Upravljanje alarmov: ustvari več{0}}nivojska opozorila, ko parametri presežejo pragove ali se trendi poslabšajo.
- Upravljanje podatkov: Shranjuje zgodovinske podatke in ustvarja analitična poročila za podporo vzdrževanju,-ki temelji na stanju.
- Spremljanje-v realnem času: Zagotavlja neprekinjeno delovanje 24/7 s prikazom ključnih parametrov praznjenja v živo.
- Zasnova proti -motenjem: zavira okoljski hrup s filtriranjem strojne opreme in digitalno obdelavo signalov.
- Napovedovanje trendov: Sledi zgodovinskim podatkom in analizira trende za napoved stanja in življenjske dobe izolacije.
V. Obseg dobave
|
št |
Ime |
Enota |
Zahteve projektne enote |
Opombe |
|
|
Vrsta, specifikacija, parametri delovanja |
Količina |
||||
|
1 |
senzor delne izpraznitve |
kos |
Na zahtevo (običajno 1 glavni transformator v paru s 3 enotami) |
3 |
|
|
2 |
Zbiranje podatkov IED |
enota |
1 |
||
|
3 |
Spletni sistem za spremljanje delne razelektritve transformatorske postaje |
set |
Zajem podatkov, diagnostika, spletni vmesnik, komunikacija na daljavo |
1 |
|
|
4 |
Zaledje spletnega spremljanja |
panel |
PK-10 omara z industrijskim računalnikom in zaslonom |
1 |
|
|
5 |
Ultra{0}}visokofrekvenčni kabel |
km |
na zahtevo |
||
|
6 |
komunikacijski kabel |
km |
na zahtevo |
||
VI. Izbirne rešitve za prilagajanje
Ponujamo prilagodljive senzorske rešitve za izpolnjevanje različnih potreb:
UHF + HFCT: Izkoriščanje odpornosti proti hrupu UHF in kvantifikacije HFCT za natančno zaznavanje izpustov in oceno resnosti.
UHF + ultrazvok: uporaba merjenja časovne razlike za natančno lociranje izpustnih točk v 3D prostoru znotraj transformatorjev, kar poenostavi vzdrževanje.
VII. Kakovost
Rsafele Electric je vzpostavil in uvedel sistem vodenja kakovosti, ki zajema celoten življenjski cikel izdelka, kar vključuje stroge procesne kontrole in podrobne pisne načrte nadzora kakovosti.
Kvalifikacijska zveza:Strogo se držimo svetovno priznanih predpisov in protokolov, ki vključujejo okoljsko odličnost in upravljanje kakovosti v celotnem življenjskem ciklu izdelka.
VIII. Primeri sodelovanja-v resničnem svetu
Naš spletni sistem za spremljanje delne razelektritve za transformator zagotavlja-sledenje stanja izolacije transformatorja v realnem času, kar omogoča zgodnje odkrivanje morebitnih okvar. Sproži takojšnje alarme, ko nivoji praznjenja presežejo 100 pC, in identificira napake, kot je okvara izolacije, prek več-dimenzionalne korelacije podatkov. Z zagotavljanjem natančnih zgodnjih opozoril sistem pomaga preprečiti nenačrtovane izpade in podpira prehod na vzdrževanje,-ki temelji na stanju, kar zagotavlja zanesljivo oskrbo z električno energijo za kritične operacije, kot je rudnik kalijeve soli Bugumaxi.
Sistem je omogočil prehod od rutinskih pregledov k vzdrževanju-na podlagi stanja, s čimer je odpravil nepričakovane okvare transformatorjev in nenačrtovane izpade. To je zmanjšalo letne proizvodne izgube za več kot 3 milijone RMB in znižalo stroške ročnega pregleda za približno 40 %, kar zagotavlja neprekinjeno in varno delovanje rudnika.
IX. Scenariji uporabe
Spletni sistem za spremljanje delne izpraznitve transformatorja zagotavlja stalno spremljanje stanja in zgodnje odkrivanje napak za kritično energetsko opremo. Z uporabo senzorskih tehnologij UHF in HFCT izvaja-nadzor praznjenja v opremi transformatorskih postaj v realnem času, vključno s transformatorji in GIS, kar omogoča natančno lokalizacijo vira praznjenja in izboljšano zanesljivost omrežja.
X. Naše storitve
Naša po-prodajna služba in tehnična ekipa svečano obljubljata:
Zaveza kakovosti:
Vsa oprema in kupljene komponente so popolnoma novi in kvalificirani izdelki, s priloženimi certifikati kakovosti.
01
Po-prodajna garancija:
Brezplačno obravnavanje konstrukcijskih, proizvodnih in materialnih napak v času garancije; doživljenjsko plačano vzdrževanje po garancijskem obdobju.
02
Rezervni deli in dokumentacija:
Zagotavljanje rezervnih delov, popolne tehnične dokumentacije in risb po pogodbi.
03
Storitev-na mestu:
Po potrebi napotitev inženirjev na gradbišče, da zagotovijo namestitev, navodila za zagon in tehnično usposabljanje.
04
Sodelovanje in sodelovanje:
Aktivno sodelovanje pri usklajevanju vmesnikov in dosledno spoštovanje pogodbenih in sestančnih dogovorov.
05
XI. Vadnice za uporabo izdelkov, rešitve in obvestila o tehničnih težavah
1. Uvod v sistemsko sestavo
Ta sistem je v glavnem sestavljen iz treh delov:
Enota zaznavanja: vključno z ultra-visokofrekvenčnim, visoko{1}}frekvenčnim tokom in ultrazvočnimi senzorji, ki so odgovorni za zbiranje signalov.
Gostitelj analize: vgrajen inteligentni diagnostični sistem za obdelavo in analizo podatkov.
Oddaljena platforma: podpira-ogled podatkov v realnem času in sprejem alarma na strani računalnika.
2. Varnostni ukrepi pri namestitvi
Namestitev senzorjev mora zagotoviti natančno pozicioniranje, zanesljivo pritrditev in preprečiti odklop zaradi vibracij.
Ozemljitev sistema mora biti v skladu s predpisi, kar je ključno za zagotavljanje točnih podatkov.
3. Predlogi za dnevno vzdrževanje
Redno preverjajte indikatorske lučke naprave in stanje komunikacije.
Površino senzorja naj bo čista, da preprečite nabiranje prahu in oviranje.
4. Smernice za razlago podatkov
Sistem bo samodejno ovrednotil stopnjo tveganja izpusta in se osredotočil na "spremembe trenda".
Če podatki še naprej naraščajo ali sistem sproži več-alarme, se pravočasno dogovorite za-inšpekcijo na kraju samem.
XII. Pakiranje in transport
XIII. Tovarniška moč
1. Potrdila o kvalifikaciji
2. Inovativne tehnologije/zmogljivosti
3. Prednosti dobavne verige
Naša dobavna veriga je zasnovana za agilnost in odpornost, kar zagotavlja brezhibno integracijo od raziskav in razvoja do končne dostave naprednih rešitev za spremljanje. To omogoča dinamično prilagajanje zahtevam trga, hkrati pa zagotavlja celovito podporo v življenjskem ciklu-vključno z odzivno dobavo rezervnih delov in trajnimi tehničnimi storitvami.
4. Profesionalna proizvodna oprema (CNC)
XIV.pogosta vprašanja
Q1. Katere tehnologije se uporabljajo za spremljanje delnih izpustov?
A1: Združuje UHF (za odpornost na motnje), HFCT (za kvantitativne podatke) in ultrazvočne senzorje (za podporo lokaciji) z navzkrižnim-preverjanjem med tehnologijami.
Q2. Ali lahko sistem locira vire izpustov?
O2: Da, omogoča natančno 3D lokacijo razelektritvenih točk znotraj transformatorjev z uporabo več-senzorske analize časovne razlike.
Q3. Kako ravna z elektromagnetnimi motnjami?
A3: S filtriranjem strojne opreme in algoritmi umetne inteligence, ki razlikujejo dejanske izpuste od motenj, preverjenih z več-tehnološkimi signali.
Q4. Ali namestitev zahteva izpad električne energije?
A4: namestitev senzorja UHF zahteva kratek izpad; Senzorje HFCT lahko v živo namesti certificirano osebje, ki upošteva varnostna pravila na mestu.
V5. Ali bo namestitev vplivala na delovanje transformatorja?
A5: Ne. Vse komponente so pasivne ali imajo-nizko moč in so skladne z varnostnimi standardi, ne da bi to vplivalo na delovanje transformatorja.
V6. Kako se določi tveganje odpusta?
A6: Sistem analizira trende: stabilni vzorci kažejo na manjše tveganje, medtem ko naraščajoča aktivnost sproži stopenjska opozorila brez univerzalnega varnostnega praga.
